目前一般在線固定式氣體檢測儀信號輸出有哪3種呢？其一氣體檢測儀4-20mA信號：這是模擬信號，有兩線制和三線制(2根電源線，1根信號線)之分；其二RS485信號：這是數字信號，四線制(V+、V-、485+、485-)；其三氣體檢測儀開關量信號：繼電器輸出信號，也叫開關節點信號，有常開/常閉之分。那么關于氣體檢測儀的連線上又如何去操作呢？以下由深國安詳細給大家講講：

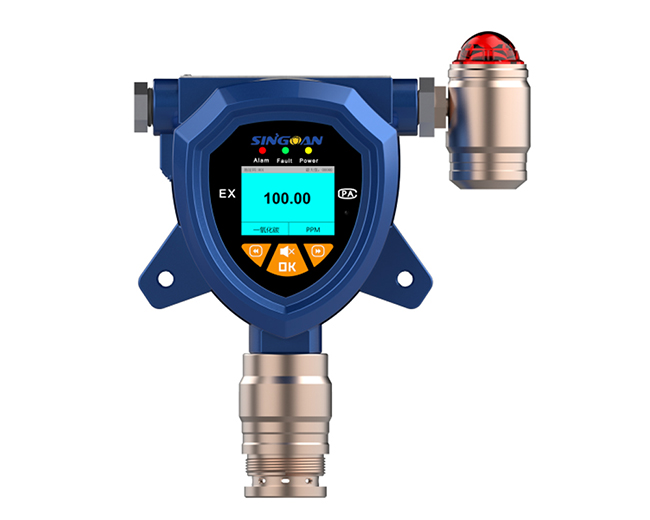

在線固定式氣體檢測儀器的信號輸出方式主要有3種：

1）4-20mA信號：這是模擬信號，有兩線制和三線制(2根電源線，1根信號線)之分

2）RS485信號：這是數字信號，四線制(V+、V-、485+、485-)

3）開關量信號：繼電器輸出信號，也叫開關節點信號，有常開/常閉之分

氣體檢測儀如何連線？

如果對于安裝氣體探測器100臺的話，表示數量較多，那么關于它的安裝連線上，建議選擇4-20mA信號輸出，需要每臺儀器都拉一條3線制電源線到 控制設備，100臺就需要拉100條電源線，線的成本和安裝成本就很高，一般不推薦用4-20mA信號輸出的儀器，要用RS485信號輸出的設備。

具體做法是，用1條4芯屏蔽電纜線(2根電源線，2根信號線)串聯所有的檢測儀，每臺檢測儀設定一個唯一的ID地址，根據這個ID來識別每臺儀器的數據和參數。一般來說，每臺儀器都得在總線那里設定一個節點，用一個分線盒進行連接。

其次對于總線制的儀器來說，正常工作的時候，分別把所有儀器的電源正極并聯在一起，所有儀器的電源負極并聯在一起，所有儀器的485信號正極并聯在一起，所有檢測儀的485信號負極并聯在一起即可。
